(一) 需求分析
苏州市东山镇某村为了能够了解村内建筑以及农田的详细信息方便向其他人展示村内建筑、人员等信息。委托我司生产三维模型以及无人机正射影像,并且在影像底图上叠加行政区划,权属人姓名等信息。项目所需模型分辨率需优于3cm,正射影像需满足1:500比例尺测图要求。为保证最终成果完整,美观且满足精度要求,决定生产分辨率为2.5cm级的三维模型以及影像分辨率。
(二) 项目难点以及处理方法
该村房屋密集、房屋间距小,对于三维建模来说模型容易扭曲、变形后续修模工作多并且工作难度大。处理方式,降低航线高度、提高照片重叠度,从而提高房屋间隔小的地方的像素点。
(三)解决方案
3.1像控点布设
本项目测区面积大,需要分块建模,为了控制各分块接边处的精度,本项目像控点应每300米布设一个控制点。布设时需要注意周围不要有遮挡,且选取容易区分度标志物,对于没有标志物的地方,则需要喷漆处理。
图1 飞行范围图
3.2飞行方案
本项目测区占地面积约2.2km²,地形为平原,最高点距离地面约45米,对飞行没有影响。根据甲方要求,本项目使用大疆经纬M300RTK无人机加五镜头镜头进行航飞。倾斜设计航高140米,飞行12架次,获取数据量为9425张。

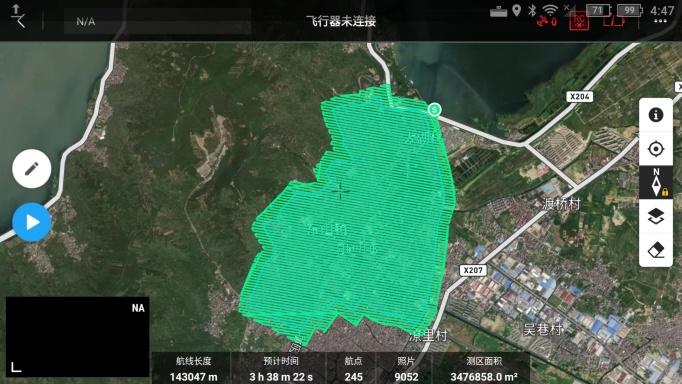

图2 航线规划图
3.3三维建模
将倾斜数据全部加入到大疆智图,总计9425照片,空三用时5小时,优化半小时,建模用时7天。利用魔方软件对池塘湖面破洞和扭曲的地方进行修饰。最终模型效果如下图。通过总体模型可以看出村庄的边界,村庄布局以及农田,民房,村政府的分布。

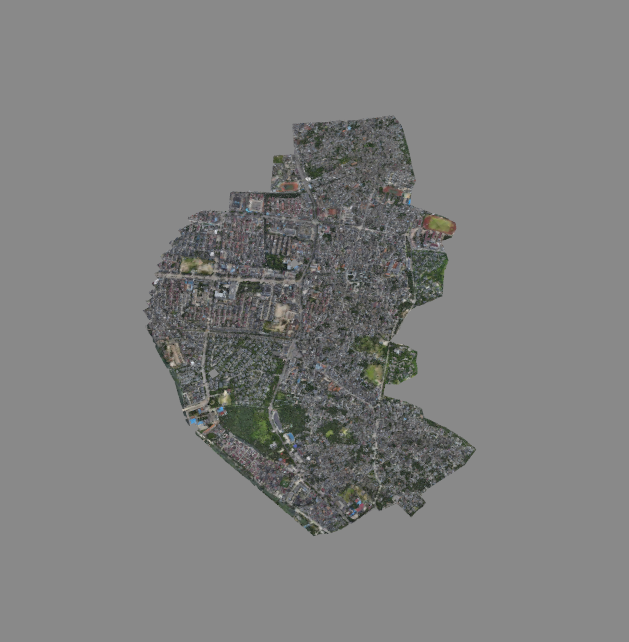

图3 整体模型
图4 模型局部
图5 模型局部
图6 模型细节
