山东曹县某化工厂倾斜摄影建模方案和案例


(一)   需求分析

山东曹县某化工厂为了建立厂区管理系统,需要我司生产一个三维模型。要求照片分辨率应<3cm。在综合考虑后,决定生产分辨率为2.5cm级的三维模型。

(二)   解决方案

2.1控点布设方案

由于本项目测区面积较小,且精灵4RTK无人机带有差分功能,故布设像控时,在四个拐角以及测区中央各布设一个像控如下图。


2.2飞行方案

本项目测区占地面积约0.09km²,地形为平原,最高海拔约19米,对飞行没有影响。根据甲方要求,本项目使用精灵4RTK无人机进行航飞,设计相对航高100米,航向重叠80%,旁向重叠70%,镜头倾斜角度为-45°。使用五向飞行航线进行数据采集,共飞行2架次。进行航线飞行之后,为了使主要建筑物细节更清晰,使用精灵4RTK无人机进行手动补拍。本次任务共获取1400张照片。

2.3内业处理方案

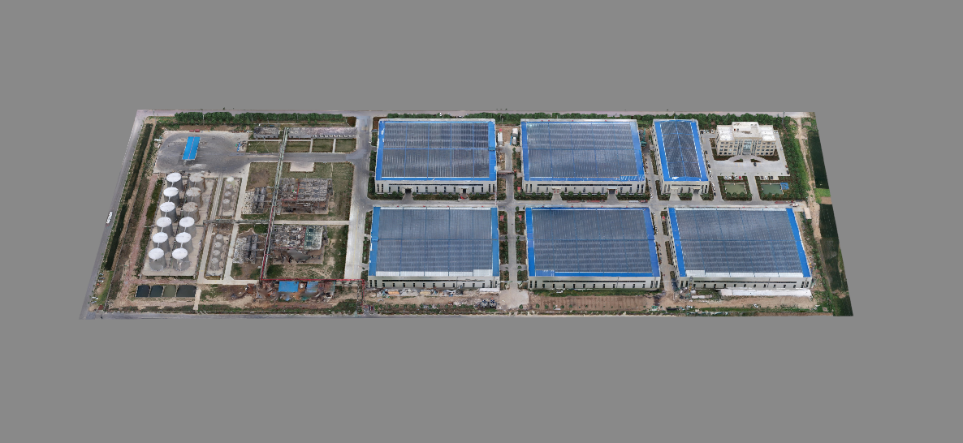

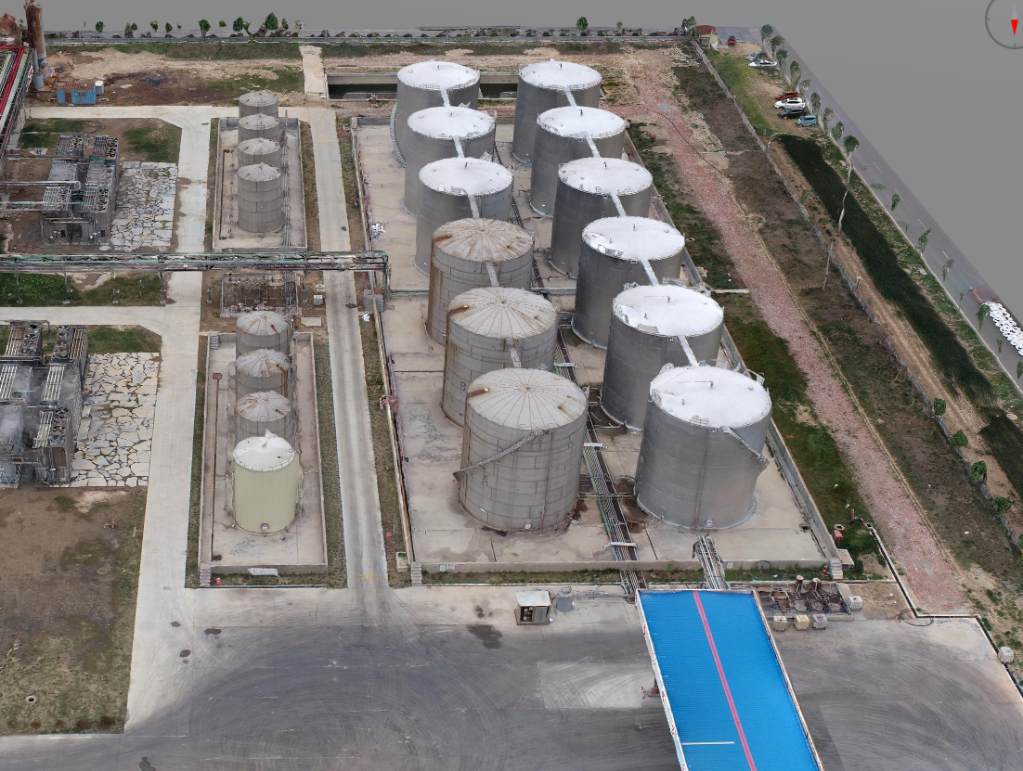

本项目使用大疆智图进行数据处理,空三用时10分钟,建模用时1.5小时。获得基础模型之后,发现模型有一些小瑕疵,比如道路不平,模型下有破碎点等,故魔方软件进行模型修饰,完成之后,再将修模生成的osgb格式的模型转为Cesium 3D Tiles格式。最终模型效果如下图。
