无人机水利应用——无人机倾斜摄影的应用

(一)需求分析

随着社会信息化的发展,信息化已经成为水利现代化建设的基础和重要标志。由此,构建一个集可视化、数字化、信息化、智能化技术于一体的水利领域三维可视化系统不仅是可行的,而且是必要的。


(二)解决方案

三维智慧水利

三维智慧水利信息管理主要用于实现对河(湖)道周边的河流信息、河(湖)道工程信息、河(湖)道附属设置信息、水情雨情等基本信息进行查询、统计分析和分析结果调用的应用管理。并且该功能可以针对用户权限的不同,提供相对的管理信息内容,通过该功能的运用,用户可以通过三维平台查询到水利相关信息(见图3-8)。

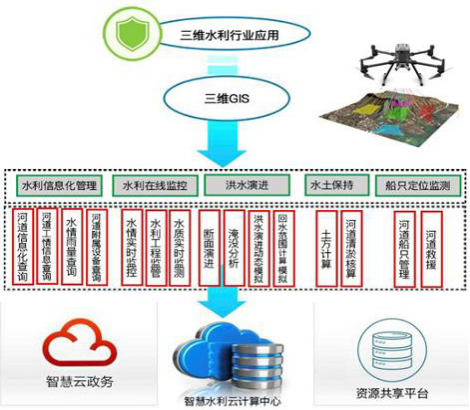

图3-8三维智慧水利行业应用框架

城市内涝淹没分析模拟

实时动态地展现洪水的变化过程及其对周边环境所带来的影响(见图3-9)。以便发挥防洪工程效益,并以非工程措施来减轻洪水危害。

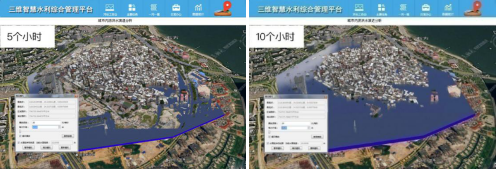

图3-9洪水情况动态展示

水利建设土方计算

系统提供了土方计算等功能(见图3-10),用户可据此研究水土流失规律,辅助分析水土流失特点。另一方面可辅助用户的渠道设计、防洪堤设计、水库坝堤等设计工作的进行,提高水利工程建设效率。

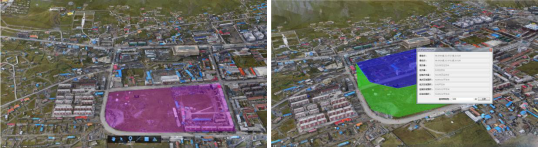

图3-10土方计算功能

(三)应用案例

龙海市西溪桥闸位于九龙江西溪下游龙海市榜山镇洋西村,水闸于1967年1月动工,1970年6月竣工,为大型水利工程。随着桥闸的投入使用,桥闸闸底淤泥越来越严重,关闸困难,至后来由于河道大量采砂,河床泥沙被掏空.通过1998年对水下地形图复测,发现多处深冲坑,河床变化很大,桥闸右岸铺盖齿墙下板桩裸露,流墙末端断裂长3m。本项目采用信息模型试点项目,要求提供可使用的三维数据,故采用倾斜摄影技术获取本工程项目所需的三维实景模型用于设计修复加固。根据此次项目需求,获取西溪桥闸上游lkm,下游800m区域范围内(面积约1.8k㎡)的正射影像图及桥闸区域的实景三维模型。使用的无人机为小型固定翼无人机和单镜头旋翼无人机。设计飞行角度为正面,背面相机镜头分别倾斜15°、55°、85°、以及-10°航飞。由于获得的原始影像存在色调不一致,部分影像有水雾、几何畸变等问题,需进行匀光匀色、去雾影像畸变矫正等处理,然后用建模软件进行处理,利用倾斜影像制作三维实景模型。为后续修复加固提供了可靠的一手资料。



                                                                          如需了解更详细的解决方案,请联系客户经理Tel:18068035544
