(一)需求分析
实景三维模型用途广泛,可用于城市规划建设项目、道路状况建模以完成对道路状况的检测、地下管线建模以完成对地下管线的检测和维修,还可以用于矿山的体积测量,可以测量山体表面积、体积、长度、经纬度高程等。对于水利水务客户来说,实景三维模型可以运用在工程规划、设计和审查阶段用于现场勘查,利于全面了解施工地区及周边的环境;实景三维模型为水利规划提供准确、可靠的信息,实景三维还可以获取更加全面的地物纹理细节,可用于水利基础设施和环境的全景立体化展示,为水利水务信息化建设提供高精度的地图服务。
(二)解决方案
通过无人机同时从垂直、倾斜等不同角度采集河道影像数据,以大范围、高精度、高清晰的方式全面感知,获取完整准确的河道影像信息,再经过专业的数据处理流程,生成高精度河道三维模型,可以立体直观地反映河道的外观、位置、高度等属性,并且可以实现重要水利工程的单体化和属性信息标注。
(三)应用案例

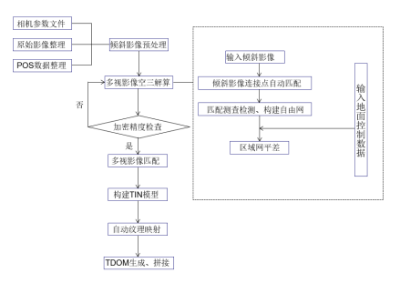

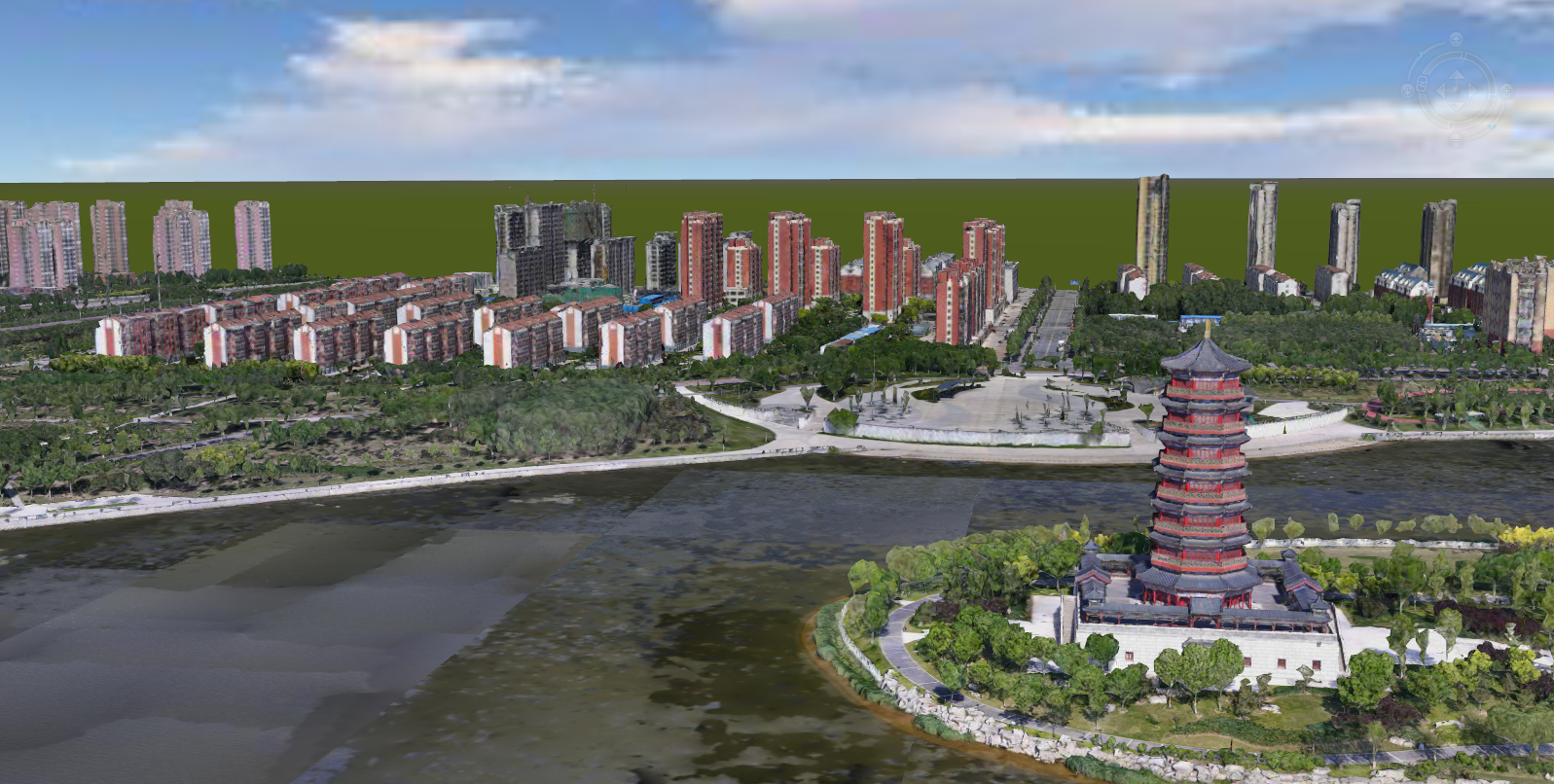

中飞遥感于2021年夏季开展对山东淄博市孝妇河及河道两岸附近区域三维实景模型创建,采用大疆M300rtk搭载单镜头分辨率不低于两千万像素的睿铂D2五镜头对实景数据进行外业采集,外业数据采集的同时布设一定数量的像控点以保证实景三维模型的精准度。基于外业采集的航测数据,进行影像格式、曝光、白平衡降噪等预处理、区域联合平差、多视影响匹配等一系列操作,批量建立高质量、高精度的实景三维GIS模型。处理流程及成果如下
