(一)需求分析
近年来,我国经济快速发展,电力需求愈发高涨。对此,国家电网有限公司开展了特高压大容量电力线路大规模建设。但电力线路将穿越各种复杂、高海拔地形,在增大勘测和巡检工作量与难度的同时,如何有效解决电力线路巡检的盲点多、危险大、效率低等是电力巡检中的难题。
同时输配电线路面临跨区分布,点多面广,所处地形复杂,环境恶劣,输电线路长期暴露在野外受到材料老化、雷击闪络、覆冰、树障、鸟害、持续的机械张力以及人工建筑等人为因素的影响,容易产生磨损、倒塌、断股、腐蚀等现象。如不及时更换,影响电网的安全运行与稳定。
(二)解决方案
无人机线路架设
在输电线路施工过程中,线路走廊长、地形情况复杂,线路所经地区山谷河流密布森林茂密,给线路架设带来极大不便,工程实施困难重重。为有效缓解生态环境保护和架线施工的矛盾,可运用无人机释放导引绳来架设线路。无人机首先沿线路上空飞行并施放一根轻质高强引绳通过各基塔,然后利用这根轻质引绳不断牵引后续引绳,直至牵通一根三级引绳,并架设导线。这种方式解决了人力展放导引绳的高强度和动力伞展放导引绳着陆困难等问题,也减少了线路通道的树木砍伐,最大限度地保护了自然生态(见图7-2)。

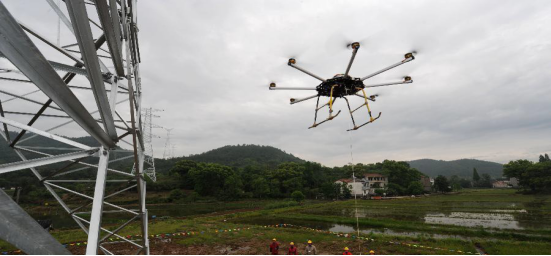

图7-2无人机牵引引绳
同时,在对各类输电线路进行走廊规划时,需对规划区域进行详细的信息采集和测绘工作,无人机可从低空取得光学图像、地形图像、输电线路图像,不仅可以确保获取数据的高效性,还可以在多方面降低环境对信息采集与勘测的影响。依据无人机采集的数据进行有效分析,能够全面兼顾各方面因素,充分利用有限资源,使区域规划与线路走向更加合理,输电线路的路径得到优化,有效降低国家对于输电线路的建设成本。
(三)应用案例
2020年,南方电网在安装新用户农业低压电表业务上,开展了“免接触”的现场勘查模式。供电所工作人员依据客户填写的相关资料及定位信息,使用无人机航拍勘查技术到现场快速精准地测量,并确定基本的供电线路路径。勘测结果表明,不但电表点定位更加准确,而且线路走向和距离规划得更清晰,在安装电表接电的过程中大大提高了工作效率。
